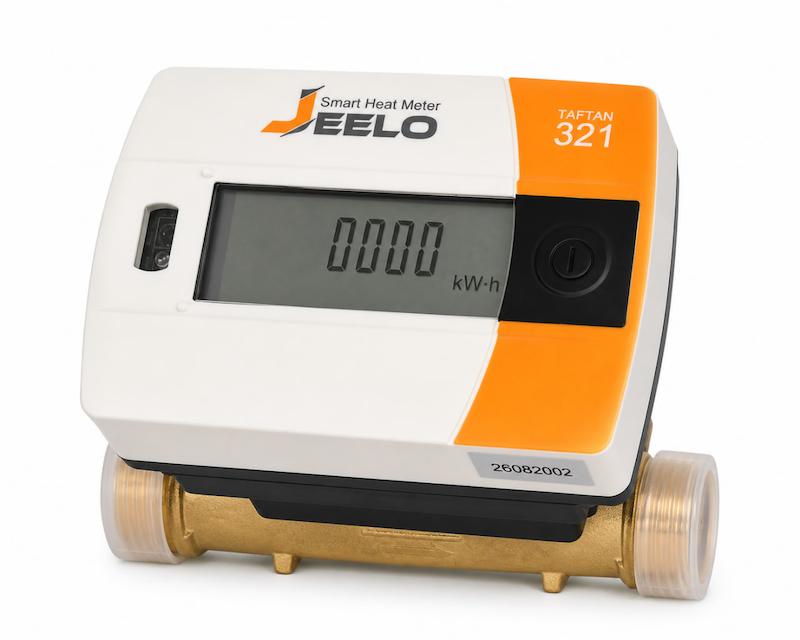

Jeelo Taftan 321

jeelo taftan321
کنتور حرارتی هوشمند اولتراسونیک

کنتور حرارتی اولتراسونیک jeelo taftan321، محصولی پیشرو در صنعت مدیریت انرژی است که با هدف ارتقای دقت و بهره‌وری در سیستم‌های گرمایش و سرمایش مدرن طراحی شده است. با تکیه بر تکنولوژی پیشرفته اندازه‌گیری اولتراسونیک و حذف قطعات مکانیکی متحرک، taftan321 استاندارد جدیدی از پایداری و دوام را ارائه می‌دهد. این دستگاه انتخابی هوشمندانه برای مجتمع‌های مسکونی، اداری و پروژه‌های صنعتی است که مدیریت دقیق منابع انرژی اولویت آن‌هاست.

ویژگی‌های شاخص و مزایای استراتژیک

• تکنولوژی اندازه‌گیری اولتراسونیک: عدم وجود قطعات مکانیکی (No Moving Parts) که موجب حذف استهلاک، اصطکاک و نیاز به تعمیرات دوره‌ای شده و طول عمر دستگاه را به حداکثر می‌رساند.

• دقت مترولوژیک (Class 2): عملکرد بی‌نقص در بازه‌های وسیع دبی جریان (qs/qi = 100:1)، تضمین‌کننده عدالت در محاسبه مصرف انرژی.

• طراحی کامپکت و هوشمند: ساختاری سبک و کم‌حجم که امکان نصب آسان در محدوده‌های کوچک (هم به صورت افقی و هم عمودی) را فراهم می‌آورد.

• پایداری در شرایط عملیاتی: مقاوم در برابر میدان‌های مغناطیسی خارجی، با حداکثر فشار کاری 1.6 مگاپاسکال.

• طول عمر عملیاتی بالا: بهره‌گیری از باتری با دوام بیش از ۱۰ سال عملکرد مداوم.

• قابلیت‌های ارتباطی پیشرفته: پشتیبانی از پروتکل‌های M-BUS و RS-485 برای یکپارچه‌سازی با سیستم‌های BMS و قرائت از راه دور.

مشخصات فنی در یک نگاه

جدول مدل‌ها و ابعاد (مدل‌بندی taftan321)

تمام مدل‌های سری taftan321 با خروجی M-BUS و دقت کلاس 2 طراحی شده‌اند تا هماهنگی کاملی با شبکه‌های لوله‌کشی داشته باشند.

(سایر متعلقات: کابل سنسور استاندارد 1.5 متری - قابل سفارش تا 10 متر)

اصول نصب و بهره‌برداری

دستگاه jeelo taftan321 با انعطاف‌پذیری بالا برای نصب در لوله‌های افقی و عمودی طراحی شده است. معماری سیستم به گونه‌ای است که سنسورهای دما، تغییرات حرارتی سیال در خطوط رفت و برگشت را به دقت مانیتور می‌کنند. پیشنهاد می‌شود جهت دستیابی به بهترین عملکرد، دستگاه در خط برگشت سیستم هیدرونیک نصب گردد.

• ساختار نصب پیشنهادی: شیر قطع‌کننده، فیلتر صافی (Solenoid Filter)، کنتور حرارتی jeelo، شیر توپی (Ball Valve) و اتصال سنسور در مسیر خط برگشت آب.

jeelo: رویکردی نو در مهندسی تأسیسات

ما در jeelo، باور داریم که مدیریت انرژی فراتر از اعداد است؛ این مسئولیتی است برای ساختن آینده‌ای پایدارتر. مدل taftan321 تجلی این باور است؛ ترکیبی از مهندسی دقیق، طراحی مدرن و عملکردی بی‌وقفه.

Ultrasonic Heat Meter

The jeelo taftan321 is a compact and high-precision ultrasonic heat meter designed for accurate thermal energy measurement in modern heating and cooling systems. Built around ultrasonic flow measurement and temperature difference calculation, it delivers reliable energy monitoring with low maintenance, long service life, and stable performance in residential, commercial, and light industrial applications.

Using advanced ultrasonic sensing technology, the taftan321 calculates thermal energy by measuring the volume of water flow and the temperature difference between supply and return lines. This enables precise accounting of heat consumption, improved system transparency, and better energy management across a wide range of hydronic installations.

Product Overview

The taftan321 is engineered for long-term operation with no moving mechanical parts, which significantly reduces wear, friction loss, and maintenance requirements. Its compact body, lightweight construction, and flexible installation options make it well suited for both horizontal and vertical pipe configurations.

The meter supports remote reading options such as M-BUS and RS-485, and can also be configured with pulse output depending on system requirements. It is designed to provide dependable performance in closed-loop heating systems and can also be used for cold energy measurement where required.

Key Features

• Ultrasonic measurement principle for high-accuracy energy monitoring

• Measures both heat energy and flow volume

• Available with Kwh display, with Gcal optional

• Flow range from 0.03 to 20 m³/h

• Minimum temperature difference: 3°C

• Temperature range: 4 to 95°C

• Maximum working pressure: 1.6 MPa

• No moving parts, no mechanical abrasion

• Resistant to external magnetic interference

• Long-life battery operation exceeding 10 years

• Removable electronic module for easier servicing

• Supports horizontal or vertical installation

• Can be installed in the return line, with forward line installation available as an option

• High measuring stability and long-term reliability

• Temperature sensor pair: Pt1000

• Meets EN 1434, CJ128, and DIN EN60751 related requirements

Working Principle

The taftan321 operates by measuring the flow of water through the pipeline and the temperature difference between two sensor points. When water transfers heat in the system, the temperature changes are detected by the paired sensors. The meter’s calculator then processes the flow and temperature data to determine the exact amount of thermal energy consumed.

This method ensures accurate heat measurement with minimal pressure loss and excellent repeatability over time.

Technical Performance

The jeelo taftan321 is available in multiple nominal sizes and flow ratings to suit different installation requirements. Its design provides a total flow ratio of qs/qi = 100:1, supporting efficient measurement even in variable-load systems.

Main Technical Parameters

• Flow range: 0.012–1.2 / 0.03–3 / 0.05–5 m³/h

• Pressure loss: 24 kPa/Qp

• Starting flow: 3 / 5 / 7 L/h

• Maximum pressure: 1.6 MPa

• Temperature range: 4–95°C

• Minimum temperature difference: 3°C

• Accuracy class: Class 2

Model Range

content_copy

Dimensional Parameters

Available body sizes support standard pipe connections for practical installation in HVAC and district heating systems.

• Qn 0.6 / DN15

Body thread: G3/4"B

Connection thread: 1/2"

Height: 95 mm

Length: 110 mm

• Qn 1.5 / DN15

Body thread: G3/4"B

Connection thread: 1/2"

Height: 95 mm

Length: 110 mm

• Qn 2.5 / DN20

Body thread: G1"B

Connection thread: 3/4"

Height: 106 mm

Length: 130 mm

• Qn 3.5 / DN25

Body thread: G1 1/4"B

Connection thread: 1"

Height: 115 mm

Length: 160 mm

Temperature Sensor Pair

The taftan321 uses a PT1000 temperature sensor pair that complies with DIN EN60751. The sensors are soldered on PCA and are supplied with lead lengths of 1.5 m, with optional 3 m and 10 m versions available. Sensor diameter options include Φ5.0 mm and optional Φ5.2 mm.

This configuration supports stable and precise temperature detection, which is essential for accurate thermal energy calculation.

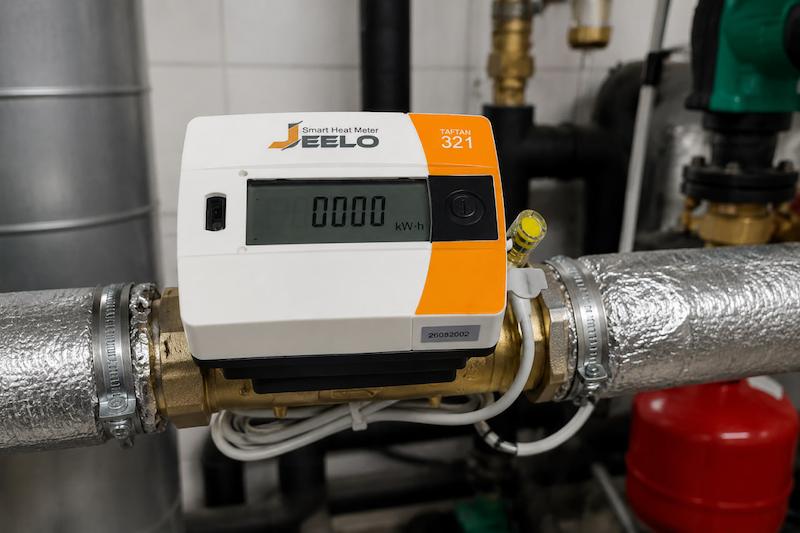

Installation Notes

The meter is suitable for installation in both horizontal and vertical pipes. It is typically mounted in the return water line, with forward flow installation available as an option depending on system design.

A typical system layout includes:

• valve

• solenoid filter valve

• heat meter

• ball valve

• sensor connector on the return pipe

Correct installation ensures reliable operation, accurate measurement, and ease of maintenance.

Pressure Loss Characteristics

The pressure loss profile has been designed to remain efficient across the specified flow range. Separate pressure loss curves are provided for:

• DN15 to DN25

• DN32 to DN40

This helps system designers evaluate hydraulic performance and select the appropriate model according to application requirements.

Applications

The jeelo taftan321 is suitable for:

• district heating systems

• residential heating substations

• commercial HVAC systems

• cooling energy measurement

• energy billing and consumption monitoring

• hydronic network performance analysis

Summary

The jeelo taftan321 Ultrasonic Heat Meter combines accurate measurement, robust construction, and flexible installation options in a compact platform. With ultrasonic sensing, long battery life, remote communication support, and a broad model range, it is a dependable solution for modern energy metering applications.
