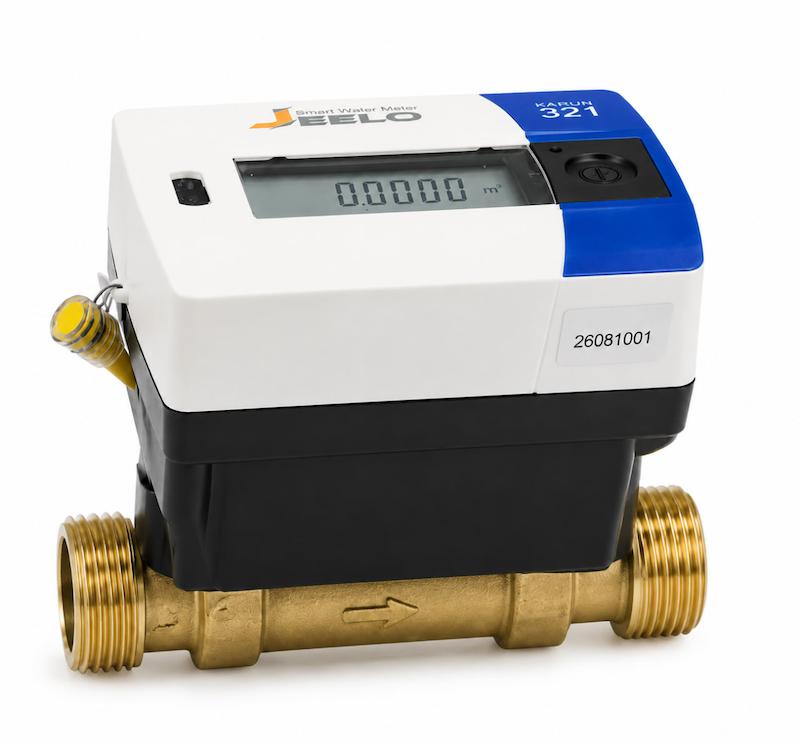

Jeelo Karun 321

کنتور آب التراسونیک هوشمند Jeelo مدل Karun321

Jeelo Karun321 نسل جدیدی از کنتورهای آب هوشمند است که با بهره‌گیری از تکنولوژی التراسونیک، استانداردهای اندازه‌گیری مصارف خانگی و ساختمانی را بازتعریف می‌کند. این کنتور با تکیه بر مکانیزم “تفاوت زمان انتشار امواج”، عملکردی بی‌نظیر در دقت، دوام و پایداری ارائه می‌دهد.

کنتور Karun321 با طراحی مهندسی‌شده، بدنه برنجی مستحکم، استاندارد حفاظتی IP68 و قابلیت‌های ارتباطی پیشرفته، انتخابی ایده‌آل برای سیستم‌های هوشمند مدیریت آب و شبکه‌های توزیع مدرن است.

ویژگی‌های برجسته

• تکنولوژی التراسونیک: اندازه‌گیری دقیق جریان آب بدون قطعات مکانیکی متحرک، جهت افزایش طول عمر و کاهش استهلاک.

• دقت بالا: عملکرد پایدار در تمامی شرایط عملیاتی با کلاس دقت ۲ (Class 2).

• طراحی مستحکم: بدنه برنجی با کیفیت بالا و مقاومت در برابر شرایط محیطی.

• استاندارد حفاظتی IP68: مقاومت کامل در برابر نفوذ آب و گرد و غبار.

• عمر باتری طولانی: بیش از ۶ سال عملکرد مداوم با مصرف انرژی بسیار پایین (< 0.2 mW).

• ارتباطات هوشمند: پشتیبانی از پروتکل‌های متنوع برای سیستم‌های قرائت از راه دور (Remote Reading).

• قابلیت‌های تشخیص هوشمند: مجهز به سیستم تشخیص خطا، هشدار نشت، بازگشت جریان و وضعیت سیگنال.

• نصب منعطف: قابلیت نصب به صورت افقی یا عمودی (رو به بالا).

اصول عملکرد و فناوری

کنتور Jeelo Karun321 از تکنولوژی تفاوت زمان انتشار (Time-Difference) استفاده می‌کند. سیگنال‌های التراسونیک در مسیر جریان آب ارسال می‌شوند و تفاوت زمان رسیدن این سیگنال‌ها، سرعت جریان آب را محاسبه می‌کند. ترکیب این سرعت با سطح مقطع لوله، حجم دقیق آب مصرفی را با بالاترین دقت تعیین می‌کند. این روش علاوه بر حذف خرابی‌های مکانیکی، افت فشار را به حداقل می‌رساند.

رابط کاربری و نمایشگر

نمایشگر LCD هشت‌رقمی دستگاه با قابلیت‌های زیر، تجربه‌ای آسان برای کاربر فراهم می‌کند:

• نمایش جریان لحظه‌ای و حجم کل مصرفی

• قابلیت تست صفحه نمایش (Screen Test)

• نمایش کالیبر، تاریخ و زمان کارکرد

• دارای کلید لمسی/مغناطیسی جهت پیمایش در منوها

• امکان مشاهده نسخه نرم‌افزاری و آدرس متر

قابلیت‌های ارتباطی برای شبکه‌های هوشمند

مدل Karun321 برای یکپارچه‌سازی با سیستم‌های مدیریت هوشمند آب طراحی شده است.

• رابط‌های استاندارد: مادون قرمز و M-Bus

• گزینه‌های ارتباطی پیشرفته:

• RS485

• Wireless 470MHz / LoRa / LoRaWAN

• NB-IoT / GPRS

• خروجی 4-20mA و پالس

• مشخصات فنی دیتا: پروتکل اختصاصی CJ/T 188، سرعت انتقال 2400bps، بُرد انتقال تا 1200 متر.

مشخصات فنی (Technical Specifications)

جدول ابعاد و اندازه‌ها

کاربردها

• مجتمع‌های مسکونی و اداری

• شبکه‌های توزیع آب شهری

• سیستم‌های اندازه‌گیری هوشمند (Smart Metering)

• پروژه‌های مدیریت مصرف و کنترل نشت

• تأسیسات ساختمان‌های هوشمند

Advanced Smart Metering for Modern Water Management

The Jeelo Karun321 is a next-generation household ultrasonic water meter engineered for accurate, reliable, and long-term water consumption measurement in residential and building applications. Designed with advanced ultrasonic time-difference measurement technology, Karun321 delivers high precision, stable performance, and intelligent data communication for modern smart water networks.

Built for durability and efficiency, the Jeelo Karun321 combines a robust brass body, IP68 protection, long battery life, and flexible communication options to meet the demands of both traditional metering and advanced remote reading systems. Whether used in apartment complexes, residential water supply systems, or smart utility infrastructures, Karun321 provides dependable performance with minimal maintenance.

Product Overview

The Jeelo Karun321 ultrasonic water meter is designed for accurate measurement of clean water flow in domestic and building-level applications. Its ultrasonic sensing principle eliminates many moving parts found in mechanical meters, helping improve reliability, reduce wear, and extend service life.

By using time-difference ultrasonic flow measurement, the meter calculates the flow velocity and total water volume with excellent consistency. The result is a smart, precise, and maintenance-friendly metering solution suitable for modern water management systems.

Key Features

• Ultrasonic measurement technology for high-precision flow detection

• Non-mechanical structure for improved durability and long service life

• High accuracy level with stable performance across operating conditions

• Large LCD display with clear 8-digit reading

• Remote communication capability for smart metering systems

• Fault detection and alarm functions for battery, signal, leakage, and reverse flow

• Brass body construction for strength and reliability

• IP68 protection rating for superior resistance to dust and water ingress

• Long-lasting battery operation with more than 6 years of continuous service

• Suitable for horizontal or vertical upward installation

• Wide model range covering common household pipe sizes

• Supports smart water infrastructure with optional communication protocols and modules

Working Principle

Karun321 operates on the ultrasonic time-difference principle. Ultrasonic signals are transmitted through the flow section, and the difference in propagation time between upstream and downstream signals is used to determine the flow velocity.

From the calculated flow velocity and known pipe cross-sectional area, the meter determines:

• Instantaneous flow rate

• Cumulative water consumption

• Operating status and fault information

This advanced method ensures precise measurement while minimizing mechanical wear and pressure loss.

Display and User Interface

The meter is equipped with a clear LCD 8-digit display that supports multiple reading modes and on-screen prompts. The display can show:

• Instantaneous flow

• Cumulative flow

• Screen test

• Meter address

• Cumulative working time

• Date

• Caliber / nominal diameter

• Software version

The meter also includes magnetic induction / touch-key operation, making local display navigation simple and practical.

Smart Communication and Remote Reading

Jeelo Karun321 is designed for integration into smart metering networks. It supports standard infrared and M-Bus remote transmission, while optional communication interfaces can be selected according to project requirements.

Optional Communication Interfaces

• MBUS

• RS485

• 4–20 mA

• Pulse output

• Wireless 470 MHz

• GPRS

• NB-IoT

• LoRa

• LoRaWAN

Data Communication Specifications

• Photoelectric interface: 2400 bps

• RS485 communication: 2400 bps

• Transmission distance: up to 1200 m

• Protocol: CJ/T 188 custom protocol

These options make Karun321 ideal for utility companies, building management systems, and smart water metering platforms.

Technical Specifications

content_copy

Flow and Accuracy Data

Karun321 is engineered for reliable measurement across a wide operating range.

Error Limits

• Q1 to below Q2: ±5%

• Q2 to Q4: ±2%

This performance ensures dependable billing-grade measurement in residential and building water networks.

Available Sizes and Dimensions

content_copy

This compact design allows easy installation in a variety of pipeline configurations while maintaining reliable performance and readability.

Installation Requirements

Jeelo Karun321 can be installed in either:

• Horizontal position

• Vertical upward flow position

For best performance, installation should follow standard metering practices to ensure stable flow conditions and proper reading accuracy.

The meter is not intended for reverse-flow measurement, so correct flow direction should always be observed during installation.

Applications

Jeelo Karun321 is suitable for a broad range of water metering applications, including:

• Residential apartments

• Household water consumption monitoring

• Building water supply systems

• Smart water metering projects

• Utility billing systems

• Remote meter reading networks

• Property management water systems

• Modern intelligent water infrastructure

Advantages of Jeelo Karun321

1. High Accuracy

Ultrasonic measurement technology provides consistent and precise flow tracking, making it ideal for billing applications.

2. Long Service Life

With no traditional moving mechanical parts, the meter is designed for reduced wear and extended operational lifespan.

3. Smart Integration

Multiple communication options allow seamless connection to remote reading and management systems.

4. Strong Environmental Resistance

The IP68-rated housing and wide temperature tolerance support reliable operation in challenging conditions.

5. Low Power Consumption

The meter operates with extremely low power demand, allowing more than six years of battery life.

6. Easy Reading and Maintenance

The LCD display and fault-detection functions make the meter user-friendly and efficient for both consumers and operators.

Optional Advanced Functions

Depending on project requirements, Karun321 can support additional smart metering features such as:

• Remote valve control

• Data collection

• Concentrator integration

• Management software compatibility

• Alarm reporting

• Leakage monitoring

• Signal status tracking
